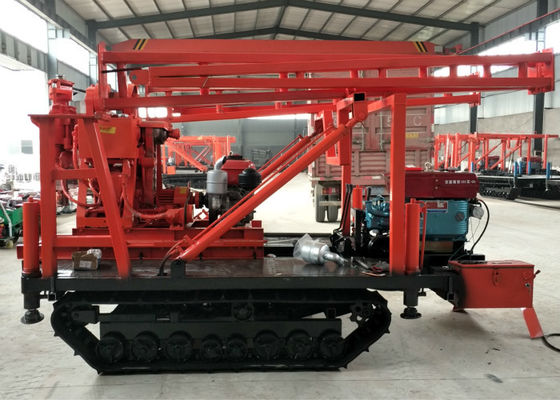

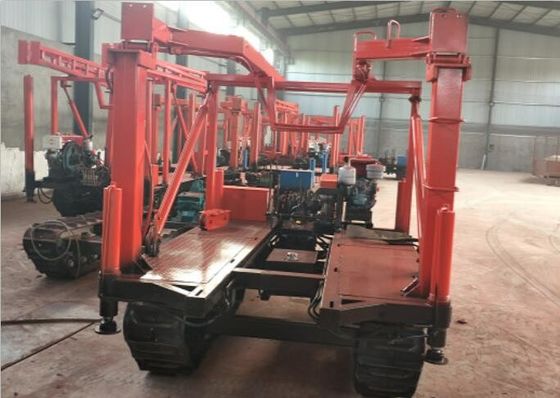

Impianto di perforazione di trapano montato cingolo idraulico XY-200 per la certificazione di pietra del CE della galleria

Impianto di perforazione di trapano montato cingolo idraulico XY-200 per la certificazione di pietra del CE della galleria

Piattaforma di produzione montata cingolo per il parametro di pietra della conduttura della galleria

(1) profondità stimata di perforazione: 200m, il più profondo non supereranno 220m.

Diametro stimato di apertura: 200mm.

Diametro di apertura massima: 300mm.

La profondità della perforazione ed il diametro della perforazione saranno risoluti secondo gli stati di formazione.
(2) la velocità verticale (quattro punti): 118,236,505,1010.r/rain
(3) coppia di torsione dell'uscita massima: 1500N. m.
(4) peso massimo (una velocità di singola corda): 17KN
(5) diametro dell'asta di perforazione: 42mm
(6) inclinazione del pozzo trivellato: 90~75°
(7) dimensioni globali dell'impianto di perforazione·(L×B×H) 1433×697×1273mm
(8) peso dell'impianto di perforazione: 500kg (macchine transfer 620kg, macchina transfer con la pompa 720kg)
(9) modello del motore: S1115

1 albero del trapano di Idraulico-control, può essere alzato e posare dai cilindri idraulici, che conserva il lavoro del lavoratore e di tempo.
La pista della gomma 2, il peso è più leggera e non danneggia la strada urbana, adatta a progetti in città.
3 quattro martinetti idraulici, possono sollevare la macchina a max.height 1.3m, di modo che la macchina può essere caricata su ed essere scaricata dal compartimento del camion. Inoltre possono essere usati per il livellamento ed il supporto dell'impianto di perforazione sul lavoro.
L'installazione facoltativa 4 della macchina idraulica del tubo di torsione (75-168mm), migliora l'efficienza del lavoro e riduce i costi della manodopera.
