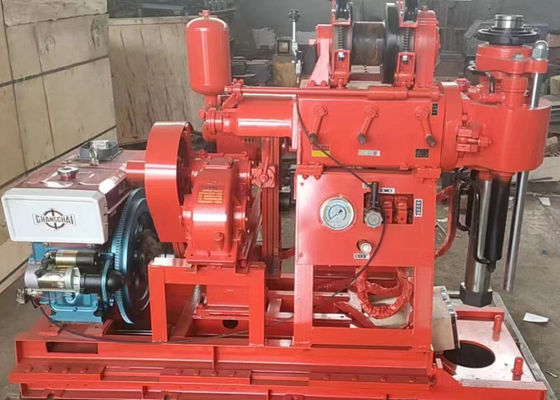

La trivellazione GK-200 è un miglioramento rispetto alla trivellazione 200 che è una trivellazione portatile. La trivellazione GK-200 aggiunge una slitta di cambio della trivellazione sulla base delle trivellazioni ordinarie,che può sostituire rapidamente gli strumenti di perforazione, migliorare l'efficienza del lavoro e ridurre l'intensità del lavoro.
| Perforazione |
| Diametro di perforazione ((mm) |
75,91,110,130,150,300 |
| profondità di perforazione (m) |
200,150,100,70,50,30 |
| Diametro del tubo di trivellazione (mm) |
42,50 |
| Angolo di perforazione |
90 ~ 75 |
| Dimensione dell'attrezzatura ((L * B * H) |
1730 * 860 * 1360 (mm) |
| Peso del carrello (escluso il motore) |
700 |
| Dispositivo mobile |
| Lunghezza di movimento |
350 mm |
| Lascia la distanza |
300 mm |
| Gyrator |
| Velocità del mandrino (quattro marce) (r/min) |
115,230,505,1010 |
| Viaggio dello spinello ((mm) |
450 |
| Velocità massima di sollevamento senza carico del mandrino ((m/s) |
0.05 |
| Spindle senza caduta di carico velocità massima di movimento ((m/s) |
0.067 |
| Pressione massima di alimentazione dello spinello (KN) |
15 |
| Forza di sollevamento massima del mandrino (KN) |
25 |
| Torsione massima di uscita del mandrino ((KN• m) |
1.5 |
| Assemblaggio di verricello |
| Forza di sollevamento massima del verricello (corda singola) |
20 |
| Velocità del rullo (r/min) |
20,39,85,170 |
| Velocità circonferenziale della bobina ((m/s) |
0.172,0.345,0.738,1.476 |
| Diametro della bobina ((mm) |
140 |
| Diametro della corda di filo (mm) |
9.3 |
| Densità del filo (m) |
40 |
| Diametro del freno ((mm) |
278 |
| Larghezza della fascia di frenatura (mm) |
50 |
| Pompa di olio |
| Tipo di pompa di olio |
YBC -20/125 |
| Pressione nominale (Mpa) |
12.5 |
| Flusso nominale ((ml/r) |
20 |
| Velocità nominale ((r/min) |
800-2500 |
| Motore o motore diesel |
| Motore diesel |
1115 |
| Potenza nominale (KW) |
16.2 |
| Velocità nominale (r/min) |
2200 |
| Pressione nominale ((Mpa) |
12.5 |
| Tipo di motore |
Y160M - 4 |
| Potenza nominale (KW) |
11 |
| Velocità nominale (r/min) |
1460 |
Applicazione della trivella centrale GK-200
1Questa trivella è adatta all'esplorazione geologica, all'esplorazione geofisica, all'esplorazione delle strade e delle fondamenta degli edifici, alle perforazioni e alle perforazioni e ad altri progetti di perforazione.
Il bit di lega, il bit di diamante e il bit composito possono essere perforati secondo diversi strati.
Può perforare argilla sabbiosa di grado 2 ~ 9 e roccia superficiale.
La profondità nominale di perforazione è di 200 m, la più profonda non deve superare i 220 m; il diametro nominale dell'apertura è di 110 mm, il diametro massimo dell'apertura è di 325 mm, il diametro del foro finale è di 75 mm;La profondità del pozzo dipende dalle condizioni di formazione.
Le caratteristiche del core drill rig GK-200
1, con struttura di alimentazione automatica a pressione di olio, trasmissione meccanica, migliorare l'efficienza della perforazione, ridurre l'intensità del lavoro fisico dei lavoratori.
2. utilizzando la struttura di tenuta delle carte a sfera al posto del manico, può ottenere una barra senza sosta, gestire la concentrazione, facile da usare, sicuro e affidabile.
3. dotato di manometro di pressione per indicare la pressione, facile da cogliere nella situazione del buco.
4.può essere usato per spostare il foro, o aprire il rotativo per aprire il foro.
5, la struttura è stretta, la trivella, la pompa dell'acqua e il motore diesel sono installati sulla stessa base, occupando una piccola superficie.
6, leggero, forte decomposizione, facile da spostare, adatto alla costruzione in pianura e in montagna.
L'ambiente di lavoro
1, l'altitudine non supera i 1000 m.
2, la temperatura ambiente non supera i -10°C a 45°C.
3, l'umidità ambientale non è superiore al 96% (+25°C)
