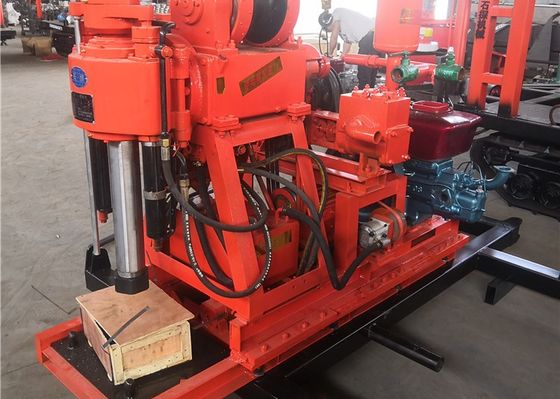

Macchina per la trivellazione del nocciolo ((150 m), trivellazione di pozzi idrici, trivellazione idraulica XY-1A
XY-1A: perforazione di baseDescrizione del prodotto:
Il Core Drill Rig XY-1A è ampiamente utilizzato per la perforazione di pozzi idrici, pozzi geotermici e di irrigazione, indagini geotecniche, esplorazione mineraria, costruzione di ponti, pozzi geotermici, pozzi di esplosione, ecc.
XY-1A Core Drill Rig Parametri tecnici:
| I principi fondamentali |
profondità di trivellazione (m) |
150 |
| Fuoco di trivellazione ((mm) |
75-300 |
| Fuoco finale (mm) |
75 |
| Diametro della canna (mm) |
42/50 |
| L'angolo di trivellazione (grado) |
75-90 |
| Dimensione ((LxWxH) mm |
1710x8500x1340 |
| Peso (kg) |
500 |
| Fusoliera |
Velocità del mandrino (r/min) |
1010/790/470/295/140 |
| Viaggio (mm) |
450 |
| Pressione massima (kN) |
15 |
| Forza di sollevamento (kN) |
25 |
| Scavo |
Forza di sollevamento massima (kN) |
15 |
| Velocità del tamburo (r/min) |
121/76/36 |
| Diametro del tamburo (mm) |
140 |
| Diametro della corda in acciaio (mm) |
9.1-12 |
| Capacità delle corde in acciaio |
35 |
| Diametro del freno (mm) |
252 |
| Larghezza della fascia di frenatura (mm) |
50 |
| Pompa dell'olio |
Modello |
YB-20/125 |
| Pressione nominale (Mpa) |
12.5 |
| Densità (ml/r) |
20 |
| Velocità nominale (r/min) |
1500 |
| Motore diesel |
Modello |
ZS1105 ((18 CV) |
| Velocità nominale (r/min) |
2200 |
| Potenza ((Kw) |
13.3 |
Applicabile per la trivellazione del nucleo XY-1A
1La piattaforma di perforazione è utilizzata principalmente per la perforazione di buchi quali il rilevamento generale e l'esplorazione di depositi minerali specifici e l'esplorazione geologica ingegneristica.Fori di controllo per varie strutture in cemento.
2Per le trivellazioni possono essere selezionati pezzi di diamante, leghe e acciaio in funzione delle diverse formazioni.
3Quando il diametro del foro finale è di 75 mm e 46 mm, la profondità nominale di perforazione è di 100 m e 180 m rispettivamente, e la profondità massima non deve superare il 110% di ciascuna profondità di perforazione.Il diametro nominale di apertura è di 110 mm, e il diametro massimo dell'apertura è ammesso a 150 mm.
Caratteristiche principali della trivella centrale XY-1A
1Equipaggiato con un meccanismo di alimentazione a pressione di olio, migliora l'efficienza della perforazione e riduce l'intensità del lavoro per gli operai.
2. La trivella è dotata di un meccanismo di fissaggio a sfera e di una barra attiva esagonale che può realizzare un'inversione non-stop della barra, con un'elevata efficienza di lavoro, un funzionamento conveniente,e sicurezza e affidabilità.
3. dotato di un manometro sul fondo del foro per indicare la pressione per un facile controllo della situazione all'interno del foro.
4Il funzionamento centralizzato della maniglia è conveniente.
5La piattaforma di perforazione ha una struttura compatta, un piccolo volume, un peso leggero, una forte decomponibilità e è facile da spostare, adatta per il lavoro in pianure o in zone montuose.
L'albero verticale adotta una struttura ottagonale, che è più adatta per la trasmissione di coppia elevata.
1Per che tipo di progetti lavorerai?
Pozzi d'acqua, pozzi di perforazione, esplorazione di nuclei, fondazione di pile, buchi di esplosione, progetto di calore geotermico o altri?
2La profondità massima di perforazione che vuoi.
100 metri, 150 metri, 200 metri, 300 metri, o altre profondità.
3Il diametro minimo e massimo del pozzo di cui hai bisogno.
Tipo Max 200mm, Min 75mm.
4- Condizione geologica del sito di lavoro, se ne ha conoscenza.
Terreno morbido come terra, fango, sabbia?
Terreno duro come rocce dure?
