Piattaforma di perforazione per pozzi d'acqua ad alte prestazioni 180 di profondità Facile funzionamento per perforazione a carotaggio

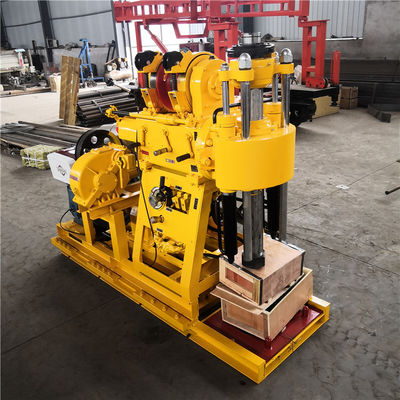

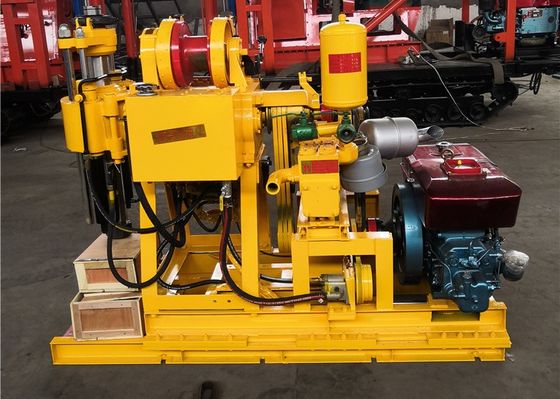

GK200 Introduzione alla piattaforma di perforazione
La piattaforma di perforazione per pozzi d'acqua è sviluppata per sintetizzare i vantaggi di varie piattaforme di perforazione. Il nuovo tipo di piattaforma di perforazione per fori poco profondi è utilizzato principalmente per indagini geologiche ingegneristiche e secondariamente per perforazione a carotaggio.
Parametri del prodotto
| Piattaforma di perforazione |
| Diametro di perforazione (mm) |
75,91,110,130,150,300 |
| Profondità di perforazione (m) |
180,150,100,70,50,30 |
| Diametro del tubo di perforazione (mm) |
42,50 |
| Angolo di perforazione (°) |
90~75 |
| Dimensioni dell'attrezzatura (L * L * A) |
1750 * 780 * 1273 (mm) |
| Peso della piattaforma (escluso motore) |
595 |
| Giratore |
| Velocità mandrino (quattro marce) (giri/min) |
71,182,310,790 |
| Pressione massima di avanzamento del mandrino (KN) |
15 |
| Forza massima di sollevamento del mandrino (KN) |
25 |
| Coppia massima in uscita del mandrino (KN•m) |
1.5 |
| Gruppo verricello |
| Forza massima di sollevamento del verricello (fune singola) |
20 |
| Velocità del mulinello (giri/min) |
20,39,85,170 |
| Velocità circonferenziale del mulinello (m/s) |
0.172,0.345,0.738,1.476 |
| Diametro del mulinello (mm) |
140 |
| Diametro del cavo (mm) |
9.3 |
| Densità del cavo (m) |
40 |
| Diametro del freno (mm) |
278 |
| Larghezza della fascia del freno (mm) |
50 |
| Pompa dell'acqua |
| Tipo di pompa |
Monocilindrica orizzontale a doppio effetto |
| Portata massima (motore) (L/min) |
95(77) |
| Pressione di lavoro (Mpa) |
1.2 |
| Diametro del cilindro (mm) |
80 |
| Corsa del pistone (mm) |
100 |
| Pressione massima ammissibile (Mpa) |
1.2 |
| Pompa dell'olio |
| Tipo di pompa dell'olio |
YBC -20/125 |
| Pressione nominale (Mpa) |
12.5 |
| Portata nominale (ml/r) |
20 |
| Velocità nominale (giri/min) |
800-1500 |
| Motore diesel o elettrico |
| Motore diesel |
ZS 1115 |
| Potenza nominale (KW) |
16.2 |
| Velocità nominale (giri/min) |
2200 |
| Pressione nominale (Mpa) |
11 |
| Tipo di motore |
Y160 - 4 |
Applicazione
1.1 Indagini geologiche ingegneristiche di ferrovie, idroelettriche, traffico, ponti, fondazioni di dighe e altri edifici.
1.2 Perforazione a carotaggio geologico, prospezione fisica.
1.3 Perforazione di piccoli fori per iniezioni di malta, perforazione di fori.
1.4 Perforazione di piccoli pozzi.
Nove segreti per prolungare la durata dei tubi di perforazione
1. Quando si utilizza un nuovo tubo di perforazione, è necessario assicurarsi che la filettatura tagliata davanti alla punta di perforazione sia anch'essa vicina a quella nuova
2. Quando si utilizzano aste di perforazione per la prima perforazione, è necessario prima "macinare la nuova fibbia", applicare olio per filettature, quindi utilizzare la piattaforma di perforazione per stringerla con tutta la forza, e quindi aprire la fibbia. Ripetere questo processo tre volte per evitare nuovi usura e fibbie.
3. Cercare di mantenere il tubo di perforazione il più possibile in linea retta sotto e sopra il terreno
4. Durante il serraggio, deve essere serrato lentamente per ridurre il surriscaldamento e l'usura.
5. Ogni volta che la fibbia viene serrata, deve essere serrata con la massima coppia e prestare attenzione regolarmente alle condizioni del morsetto.
6. Ridurre la distanza tra la piattaforma di perforazione e l'apertura del terreno
7. Mantenere l'angolo di ingresso il più piccolo possibile e cambiare lentamente l'angolo secondo i requisiti di sicurezza del tubo di perforazione.
8. Non superare il raggio di curvatura massimo del tubo di perforazione, e prestare particolare attenzione ai cambiamenti di angolo durante la perforazione.
9. Mantenere la rotazione nell'uso dei tubi di perforazione per evitare usura eccessiva e rotture.
