1Capacità di perforazione
|
Perforazione del nucleo
|
| Tipo di tubo di trivellazione | Specificità | Profondità di perforazione |
| tubi domestici | tubi di perforazione spessiti internamente | 42 mm | 480 metri |
| 50 mm | 350 metri |
| 60 mm | 250 metri |
| | tubi di trivellazione a filo | 55.5 mm | 400 metri |
| 71 mm | 290 m |
| 89 mm | 230 metri |
| DCDMA (Associazione dei costruttori di trapano a core di diamanti) | tubi di trivellazione a filo |
tubo di trivellazione BQ | 440 metri |
Tubo di trivellazione NQ | 290 m |
Tubo di trivellazione HQ | 195 metri |
tubo di perforazione PQ | 135 metri |
| 2"Angolo di trivellazione" | 0°~360° |
| 3. Motore | Modello | Potenza | Velocità | Peso |
| Motore elettrico | Y180L-4 | 22 kW | 1470 giri/min | 190 kg |
| Motore diesel | 4L68 | 24 kW | 1500 giri/min | 215 kg |
| 4- Gyrator. |
| Tipo: doppio cilindro, macchina idraulica per l'alimentazione rotante, albero verticale attraverso |
| diametro del foro | 80 |
| Velocità verticale dell'albero |
| Rotare in avanti (R / min) | 58 101 160 221 234 406 640 885 |
| Rottura inversa (R / min) | 46 183 |
| Torsione massima dell'albero verticale | 3000NM |
| Corso verticale dell'albero | 600 mm |
| capacità di sollevamento massima dell'albero verticale | 60KN |
| pressione massima dell'albero verticale | 100KN |
| 5- Un verricello. | |
| Tipo: trasmissione di trasmissione planetaria |
| Diametro della corda | φ 14 mm |
| Capacità del cavo di acciaio a tamburo | 45 m (cinque strati) |
| forza di sollevamento massima della corda singola | 30KN |
| Velocità di sollevamento della corda |
| velocità lineare del tamburo | M / s) 0,45 0,785 1,24 1.71 |
6- Imbracatura.
frizione a compressione a molla a doppia piastra secca (normalmente chiusa) |
| 7Sistema idraulico |
| (1) Pressione del sistema |
| Pressione nominale | 8Mpa |
| Pressione massima | 10 MPa |
| 2) Pompa di olio |
| Tipo | pompa dell'olio per ingranaggi (cb-e25) |
| Dislocazione | 20 ml / R |
| Velocità nominale | 1500 r / min |
| Pressione nominale | 16MPa |
| Pressione massima | 20 MPa |
| 8. Cornice | |
| Tipo | tipo skid (con base scorrevole) impianto di perforazione con percorrenza di 460 mm |
| Cede il posto all' orificio di distanza | 260 mm |
| 9. Dimensioni complessive dell'impianto di perforazione | |
| 10.Peso della macchina di perforazione (esclusa la macchina a motore) | Circa 1300 kg |

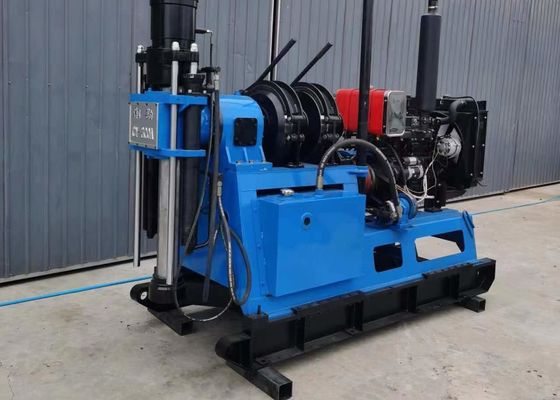

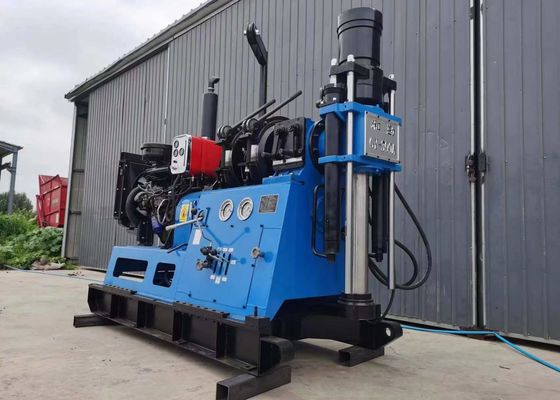

La trivella di perforazione di pozzi idrici GY300 ha il carattere:
1. adottare attrezzature idrauliche automatiche di alimentazione,migliorare l'efficienza della perforazione
2. Può sostituire la barra di perforazione senza fermarsi
3Maniglie centralizzate, facile utilizzo, sicuro e affidabile.
4. La trivellazione, la pompa e il motore diesel sono installati su un quadro di base comune per garantire la struttura compatta e risparmiare spazio
5- Il peso è leggero con elevata separabilità, facile trasporto per l'operazione in pianure e zone di montagna
La trivella ha le seguenti caratteristiche:
1La trivellazione ha numerosi gradi di rotazione (8 marce) e una gamma di velocità di rotazione ragionevole.
2. bassa velocità di rotazione, coppia elevata, ampia gamma di applicazioni, può essere utilizzato per la perforazione ad alta velocità e per la perforazione radiale a bassa velocità di grandi fori.
3. Con due velocità inverse, l'intensità del lavoro non è elevata quando si gestiscono incidenti nel buco, ed è sicuro durante il giorno.
4La potenza installata della perforazione è grande e può essere dotata di motore diesel o di motore.
5La trivellazione è avanzata nella struttura, ragionevole nel layout, flessibile e affidabile nel funzionamento, e facile da mantenere, mantenere e riparare.
6La trivella ha un piccolo volume, un peso leggero e una buona capacità di staccamento.
7L'albero verticale della piattaforma di perforazione ha una distanza di alimentazione di 600 mm, il che favorisce il miglioramento dell'efficienza della perforazione e la riduzione di incidenti quali il blocco.
8. movimento stabile, fissazione semplice e affidabile, buona stabilità di perforazione ad alta velocità e grande distanza di apertura del foro.
9. Il misuratore WOB è di struttura a prova di urto riempita di olio, con scala semplice, indicazione accurata e lunga durata di vita.
10Il manico della trivellazione è di tipo pin idraulico, che è fissato in modo affidabile e non danneggia il tubo di trivellazione attivo.
