XY-1 per la trivellazione di pozzi idrici minerari
Applicazioni diMacchine per perforazioni geologiche

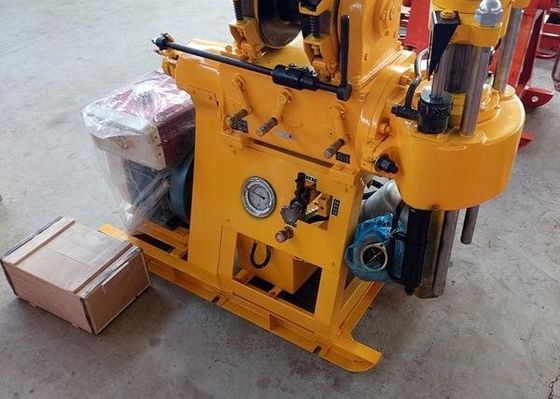

La piattaforma XY-1 è una trivella leggera con alimentazione idraulica.Applicabile all'esplorazione, all'esplorazione geofisica, all'esplorazione stradale e edilizia e alla trivellazione di piccoli pozzi idrici, ecc.
1, dotato di meccanismo di alimentazione idraulica automatica, migliora l'efficienza della perforazione, riduce l'intensità del lavoro.
2, utilizzando il dispositivo di fissaggio della cassetta a sfera, e può realizzare una barra di abbassamento senza sosta, un funzionamento conveniente, sicuro e affidabile.
3, manipolabile, facile da usare.Equipaggiato con un manometro di istruzioni sul fondo della pressione del foro, facile da masterizzare.
Parametro tecnico della macchina di trivellazione geologica
| Perforazione |
| Diametro di perforazione ((mm) |
110 |
| profondità di perforazione (m) |
100 |
| Diametro del tubo di trivellazione (mm) |
42 |
| Angolo di perforazione |
90 ~ 75 |
| Dimensione dell'attrezzatura ((L * B * H) |
1640* 1030* 1440 (mm) |
| Peso del carrello (escluso il motore) |
500 |
| Gyrator |
| Velocità del mandrino (quattro marce) (r/min) |
142,285,570 |
| Viaggio dello spinello ((mm) |
450 |
| Velocità massima di sollevamento senza carico del mandrino ((m/s) |
0.05 |
| Spindle senza caduta di carico velocità massima di movimento ((m/s) |
0.067 |
| Pressione massima di alimentazione dello spinello (KN) |
15 |
| Forza di sollevamento massima del mandrino (KN) |
25 |
| Torsione massima di uscita del mandrino ((KN• m) |
0.5 |
| Assemblaggio di verricello |
| Forza di sollevamento massima del verricello (corda singola) ((KN) |
10 |
| Velocità del rullo (r/min) |
55,110,220 |
| Velocità circonferenziale della bobina ((m/s) |
0.42,0.84,1.68 |
| Diametro della bobina ((mm) |
145 |
| Diametro della corda di filo (mm) |
9.3 |
| Densità del filo (m) |
27 |
| Diametro del freno ((mm) |
230 |
| Larghezza della fascia di frenatura (mm) |
50 |
| Pompa dell'acqua |
| Tipo di pompa |
Doppia azione a cilindro singolo orizzontale |
| Dislocamento massimo (motore) ((L/min) |
95(77) |
| Pressione di lavoro (Mpa) |
0.7 |
| Diametro del cilindro (mm) |
80 |
| Corso del pistone ((mm) |
100 |
| Pressione massima ammissibile (Mpa) |
1.2 |
| Pompa di olio |
| Tipo di pompa di olio |
Pompa per ingranaggi |
| Pressione nominale (Mpa) |
12.5 |
| Flusso nominale ((ml/r) |
20 |
| Velocità nominale ((r/min) |
800-2500 |
| Motore o motore diesel |
| Motore diesel |
ZS1100 |
| Potenza nominale (KW) |
12.1 |
| Velocità nominale (r/min) |
2200 |
| Pressione nominale ((Mpa) |
11 |
| Tipo di motore |
Y160M - 4 |
Macchine per perforazioni geologicheper l'uso
1. con dispositivo idraulico di alimentazione automatica, elevata efficienza di perforazione.
2Il meccanismo di ritenuta con le mascelle sferiche superiori viene utilizzato in sostituzione del mandrino.
sostituito senza spegnimento.
3Maniglie centralizzate, facile utilizzo, sicuro e affidabile.
4La macchina da perforazione, la pompa e il motore diesel sono installati su un quadro comune di base per
hanno una struttura compatta e occupano una piccola area di campo. leggero, facilmente staccabile, facile da trasportare e adatto per
le operazioni in pianura o in montagna.
Descrizione dell'effetto dell'applicazione
1.Secondo il fondo differente della scelta di leghe, pezzi di diamanti e compositi per la perforazione.
2, può perforare argilla e roccia sabbiosa di grado 2-9 ecc.
