Tipo: | Impianto di perforazione di carotiere | Tipo di potere: | Diesel |
---|---|---|---|
Peso:: | 480Kg | Uso: | pozzo d'acqua, ferrovie, carotaggio |
Profondità di perforazione: | 150m | Dimensione (L*W*H): | 1450*970*1280 |
Diametro dell'asta di perforazione: | 42/50 | Diametro del foro: | 110m |
Angolo di perforazione: | 90°-75° | Peso (senza unità motrice): | 500kg |
Evidenziare: | Piattaforma di produzione del cingolo del telaio,Piattaforma di produzione buona del cingolo,piattaforma di produzione del cingolo di profondità di 150m |

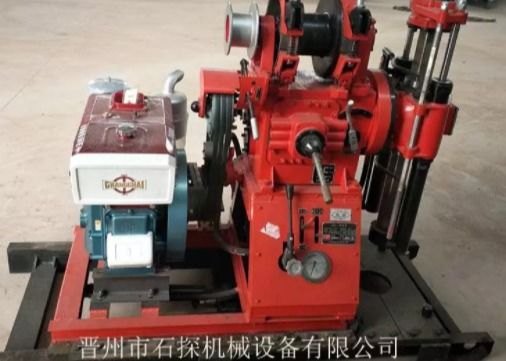

Cingolo dell'impianto di perforazione Gxy-1c della trivellazione che perfora Rig Crawler Chassis Drilling Rig
Introduzione alla piattaforma di produzione:
Tipo | GXY-1 | |
Profondità del foro | 150m | |
Diametro del foro | 110mm | |
Diametro del foro finale | 75mm | |
Diametro delle aste di trivellazione | Φ42/50mm | |
Angolo di perforazione | 90°-75° | |
Dimensione (L*W*H) | 1640*1030*1440mm | |
Peso (senza unità motrice) | 500KG | |
Testa rotatoria | Velocità rotatoria diretta | 142; 285; 570 r/min |
Colpo d'alimentazione | 450mm | |
Capacità di sollevamento | 25kN | |
Capacità d'alimentazione | 15kN | |
Max. Torque | 1200N.m | |
Gru | Velocità di marcia del tamburo | 55; 110; 220 r/min |
Capacità di sollevamento massima, singola linea | 10KN | |
Diametro del cavo metallico d'acciaio | 9.3mm | |
Capacità del tamburo | 27m | |
Pompa di fango (a semplice effetto orizzontali) | Spostamento massimo | 77L/min |
Pressione massima | 1.2Mpa | |
Colpo | 100m | |
Colpo al minuto | 96min | |
Diametro della fodera | 80mm | |
Pompa di olio (pompa a ingranaggi YBC-12/80) | Pressione | 8Mpa |
Spostamento | 8ml/r | |
Velocità | 1500r/min | |
Unità motrice | Modello Y132M-4 del motore elettrico | 7.5KW, 1440r/min |
Modello S1100 del motore diesel | 10.3KW, 2200r/min |
Le caratteristiche principali sono come segue:
1. L'impianto di perforazione ha l'alta alimentazione in ingresso di entrata, la coppia di torsione ad alto rendimento e forte abilità di perforazione.
2. La velocità ad alto rendimento della piattaforma di produzione è pricipalmente adatta a carotaggio del diamante ed a costruire la ricerca geologica.
3. La piattaforma di produzione è fornita di rotatore ed il corpo è una colata integrale, che migliora la resistenza delle strutture.
4. È fornito del meccanismo di alimentazione idraulico e del mandrino idraulico che premono il meccanismo all'estremità superiore dell'asse verticale per migliorare l'efficienza di perforazione e per ridurre l'intensità di lavoro.
5. per prolungare la durata della testa di potere, il controllo idraulico della testa di potere è usato per spost indietroare per fare il movimento della struttura a partire dall'orifizio.
6. La piattaforma di produzione è fornita di asta di perforazione attiva, che ha l'alte efficienza, sicurezza ed affidabilità di perforazione.
7. L'impianto di perforazione adotta l'innesto a frizione normalmente chiuso del doppio disco con l'apertura flessibile e la chiusura e l'operazione ed adeguamento convenienti.
8. Il cambio della piattaforma di produzione adotta la struttura del cambio dell'automobile, la singola trasmissione del manubrio ed il meccanismo dell'interruttore di sicurezza, in modo da è facile da operare.
9. Se il trapano è separato dalla pompa idraulica e la pompa idraulica ed il trapano è fornita esclusivamente di potere, la coppia di torsione dell'uscita del trapano può essere migliorata, particolarmente quando entra nella perforazione del foro profondo, il potere non cadrà, che causerà la contraddizione della pompa idraulica ed eviterà gli incidenti nel foro.
10. La piattaforma di produzione è compatta in struttura, piccola nel volume e nella luce nel peso, con la più grande parte più di meno di 100kg, che è conveniente per lo smontaggio e trattare ed è adatta a lavoro nelle aree collinose o montagnose.
11. Può essere fornito di grandi vibratore del foro e sistema di controllo secondo la necessità di migliorare l'abilità di trattamento degli incidenti.
12. L'impianto di perforazione è fornito di un castello di manovra del tubo leggero di 7.0m con la struttura semplice ed installazione e spostamento convenienti.
