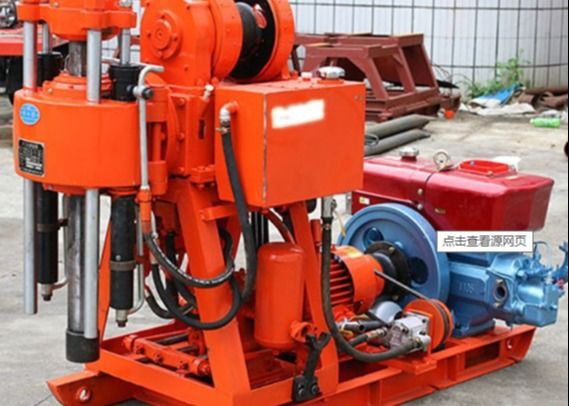

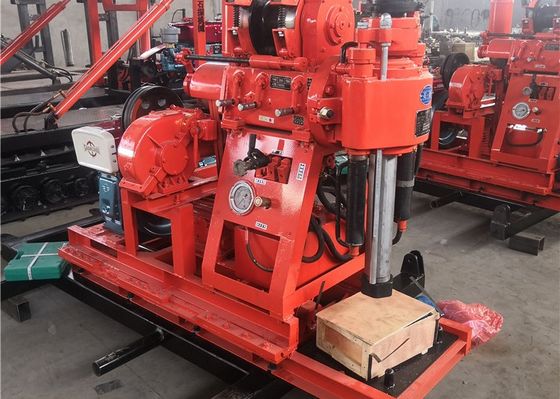

Macchine per perforazioni geologiche XY-1A
Macchine per perforazioni geologiche XY-1A Introduzione
Viene utilizzato principalmente nell'esplorazione di giacimenti minerali solidi e nel rilevamento geologico dell'ingegneria e nei fori di ispezione di varie strutture in calcestruzzo.Si tratta di un impianto di perforazione portatile idraulico, che è adatto per l'esplorazione geologica ingegneristica di edifici industriali e civili, ferrovie, idroelettrica, trasporti, ponti, fondazioni di dighe e altri edifici.È un impianto di perforazione portatile e polifunzionale per indagini ingegneristiche, utilizzato principalmente per indagini geologiche generali e di ingegneria di depositi solidi.Per la perforazione si possono selezionare pezzi di leghe di diamanti e di grano di acciaio in base a diversi strati.Questa macchina è anche progettata per operazioni di perforazione geotecnica, che lo rende perfetto per la perforazione in terreni difficili.
Macchine per perforazioni geologiche XY-1A Dettaglio tecnico
| Diametro di perforazione ((mm) |
75,91,110,130,150,300 |
| profondità di perforazione (m) |
150,100,70,50,30 |
| Diametro del tubo di trivellazione (mm) |
42,43 |
| Angolo di perforazione |
90 ~ 75 |
| Dimensione dell'attrezzatura ((L * B * H) |
1700 * 780 * 1274 (mm) |
| Peso del carrello (escluso il motore) |
540 |
| Gyrator |
| Velocità del mandrino (quattro marce) (r/min) |
140,295,470,790,1010 |
| Viaggio dello spinello ((mm) |
450 |
| Velocità massima di sollevamento senza carico del mandrino ((m/s) |
0.05 |
| Spindle senza caduta di carico velocità massima di movimento ((m/s) |
0.067 |
| Pressione massima di alimentazione dello spinello (KN) |
15 |
| Forza di sollevamento massima del mandrino (KN) |
25 |
| Torsione massima di uscita del mandrino ((KN• m) |
0.5 |
| Assemblaggio di verricello |
| Forza di sollevamento massima del verricello (corda singola) ((KN) |
11 |
| Velocità del rullo (r/min) |
36,76,121 |
| Velocità circonferenziale della bobina ((m/s) |
0.31,0.66,1.05 |
| Diametro della bobina ((mm) |
140 |
| Diametro della corda di filo (mm) |
9.3 |
| Densità del filo (m) |
35 |
| Diametro del freno ((mm) |
252 |
| Larghezza della fascia di frenatura (mm) |
50 |
Macchine per perforazioni geologiche XY-1AVantaggi:
1. cinque marce e la velocità massima può raggiungere 1045 r/min, migliorando l'efficienza della trivellazione
2. 53 x 59 per la perforazione, alta rigidità e forte coppia di trasmissione.
3. la macchina è dotata di una tecnologia brevettata a livello nazionale --- frizione conica, con caratteristiche di forte forza di trasmissione, facile utilizzo e manutenzione gratuita.
4. per il verricello, utilizziamo un grande ingranaggio planetario modulo e aggiungiamo un telaio di supporto, aumentando notevolmente la capacità di sollevamento e frenatura del verricello.
5La spilla verticale è fissata da quattro gruppi di cuscinetti per garantire che la macchina rotante sia abbastanza rigida per lo strato di ghiaia e altre condizioni geologiche complesse.
Macchine per perforazioni geologiche XY-1AProcesso di azionamento rotativo:
Il motore diesel spinge la pulizia triangolare sul verme a ruotare attraverso il verme del riduttore di accoppiamento.La pulizia della cintura in V è collegata con l'imbracatore, e la potenza viene trasmessa al cambio. Dopo che il cambio cambia velocità, gli ingranaggi si mescolano con l'albero di ingranaggio rotativo per azionare il piccolo ingranaggio a busta,il grande ingranaggio a busta e l'albero verticale da ruotareSe la frizione è staccata, il rotatore si ferma.
Il movimento del verricello è trasmesso dal cambio, il cambio del cambio è collegato al cambio e le sue tre velocità possono essere trasmesse al cambio del verricello.in modo da guidare l'albero del verricello a ruotare- Il verricello può essere sollevato con l'azione del meccanismo di ingranaggio planetario e tenendo il freno
Jinzhou Shitan Machinery Equipment Co., Ltd. Prodotti principali:
Rig di trivellazione pneumatica / rig di trivellazione a aria ((ST-180,ST-200,ST-260,ST-300,ST-350,ST-400,ST450,ST-450,ST-500,ST-600,ST-800 e altri rig pneumatici per la trivellazione di pozzi idrici.), Crawler Water Well Drilling Rig / Trailer Mounted Drilling Rig / Water Well Drilling Rig / Hydraulic Borewell Machine / Hard Rock Drilling Equipment / Diamond Core Drill Rig / Geological Drilling Rig / Soil Testing Drilling Rig / Portable Water Well Drilling Rig（ST-30，ST-50，XY-1A, XY-1B, XY-2, XY-2B,GK180, GK200, GY150, GY200 e 30 impianti di trivellazione a impatto, impianti di trivellazione di gallerie della serie ZLJ e altre macchine di trivellazione geologicaBW160,BW200,BW250,BW850 serie Pompe per la perforazione di fango), Compressore d'aria per la perforazione, perforazioni per pozzi d'acqua ((PDC, Tricone, DTH), tubi per perforazioni per pozzi d'acqua,Parti di ricambio per apparecchi di perforazione, giunzione delle barre di perforazione, tubo di carcassa, accoppiamento del carcassa, tubo di base, accoppiamento del tubo di base, sollevatori, martello automatico, campionatore, strumento SPT, forcella chiave, forcella pad, giunzione di blocco), Track Transporter
Buona qualità, servizio post-vendita professionale, benvenuto per l'ordine
