Piattaforme di trivellazione di base per l'esplorazione mineraria a 150 metri di profondità con pompa di fango BW 160

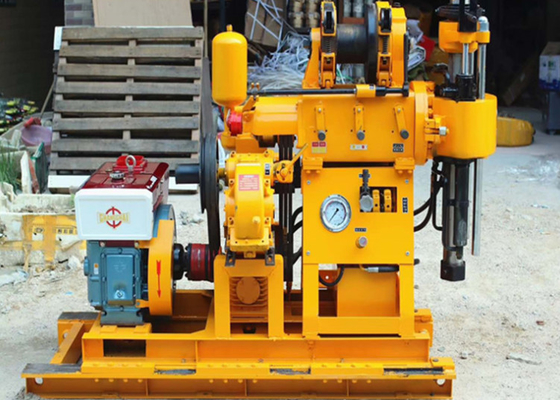

Righe di trivellazione per i nuclei XY-1AIo...Introduzione
Questo tipo di impianto di perforazione è ampiamente utilizzato nella perforazione di pozzi familiari, pozzi industriali di perforazione e campionamento geologico di sondaggio di perforazione, servizio SPT ecc.sarà da 50-200mm o più grande in base alle esigenze dei clienti.
Righe di trivellazione per i nuclei XY-1ADettagli tecnici
| Xy -1 Un'impianto di trivellazione |
Diametro del foro di perforazione |
mm |
150 |
| profondità di perforazione |
m |
150 |
| Diametro del tubo di trivellazione |
mm |
42 |
| Inclinazione del foro |
° |
90° ≈ 75° |
| Dimensioni dell'impianto (L×B×H) |
mm |
1640×1030×1440 |
| Peso della trivellazione (escluso motore) |
kg |
500 |
|
giroscopio
|
velocità del mandrino ((tre blocchi) |
r/min |
142,285,570 |
| percorso del mandrino |
mm |
450 |
| velocità massima di movimento |
m/min |
3 |
| forza massima di alimentazione verticale |
KN: |
15 |
| sollevamento massimo verticale |
KN: |
25 |
| connessione a vento |
capacità di sollevamento (corde a velocità singola) |
KN: |
10 |
| velocità del tamburo |
r/min |
55,110,220 |
| velocità circonferenziale del tamburo |
m/s |
0.42,0.84,1.68 |
| diametro del tamburo |
mm |
145 |
| diametro della corda di filo |
mm |
9.3 |
| peso della corda |
m |
27 |
|
il diametro del freno
|
mm |
230 |
| larghezza della fascia di frenatura |
mm |
50 |
| pompa dell'acqua |
tipo di pompa |
cilindro singolo orizzontale a doppia azione |
|
| Dislocazione massima |
L/min
|
95(77) |
|
pressione massima ammissibile
|
MPa |
1.2 |
| pressione di lavoro |
MPa |
1.2 |
| diametro del cilindro |
mm |
80 |
| pompa di olio |
tipo di pompa |
pompa di ingranaggi |
|
| potenza |
KW |
16.2 |
| pressione nominale |
MPa |
12.5 |
| tipo di motore |
YBC-12/125 |
|
| dislocamento |
L/r |
12 |
| velocità nominale |
r/min |
2000 |
XY-1A Core Drilling Rig Main Futures
1Quando i fori finali hanno rispettivamente 75 mm e 46 mm di diametro, le profondità nominali dei fori sono rispettivamente di 100 m e 180 m. La profondità massima non deve superare il 110% di quella forata in ciascun foro.Il diametro massimo ammissibile del foro è di 150 mm.
2.Con dispositivo di alimentazione idraulica, elevata efficienza di perforazione, ridotta forza lavoro.
3.La piattaforma è dotata di un meccanismo di presa della mascella superiore sferica e di una canna di perforazione a trasmissione esagonale che può essere sostituita senza spegnimento, ad alta efficienza, sicura e affidabile.
4.È montato un manometro di pressione sul fondo dell'apertura che indica la pressione per controllare lo staus all'interno dell'apertura 5.Struttura compatta, piccolo volume, leggero, alta separabilità,facile trasporto e adatto alle operazioni nelle pianure o nelle zone montane.
Come viene eseguita la perforazione di esplorazione?
Abbracciare il sollevatore nella scanalatura della giunzione a diametro variabile, spostare la maniglia destra del verricello per prendere la forchetta, rimuovere il tubo perforato, installare il tubo centrale,sollevare lo strumento di perforazione verso la parte superiore del pozzo, spostare continuamente la maniglia sinistra del verricello e abbassare lo strumento di perforazione nel buco a velocità uniforme.usare la forchetta per bloccare e rimuovere il sollevatore.
La trivellazione consiste nel far affondare un filo di trivellazione nel terreno mentre viene iniettato uno speciale fango, che consente di riportare in superficie frammenti di roccia e campioni di gas.I pozzi devono essere forati in diversi punti per delineare il potenziale giacimento.
