150 metri Ingegnere geotecnico

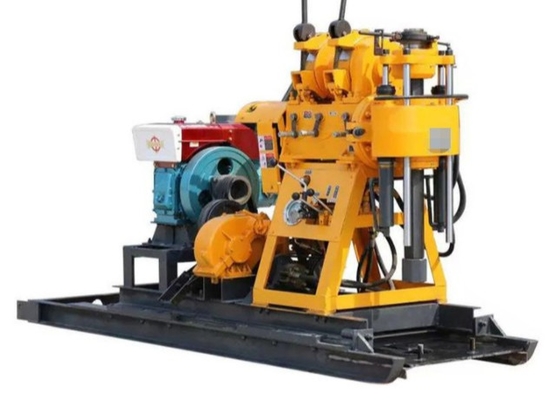

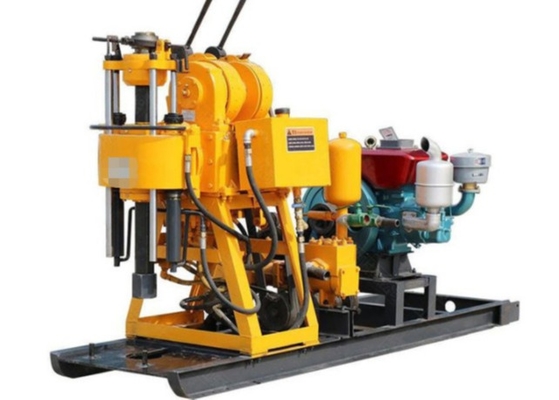

Introduzione alla piattaforma di trivellazione del nucleo di esplorazione Xy-1a
Xy-1a è un impianto di perforazione portatile idraulico ad alimentazione idraulica, adatto per l'esplorazione geologica di edifici industriali e civili, ferrovie, idroelettriche, trasporti, ponti,fondamenti di dighe e altri edifici.Adatti a lavori in pianura o in zone collinari.Equipaggiati con struttura di rimorchio o caricati sul telaio della rotaia con una forte manovrabilità.
Xy-1a Parametri della trivellazione del nucleo di esplorazione
|
Parametri tecnici
|
|
Articolo
|
Parametro
|
|
Profondità di perforazione
|
150 metri
|
|
Diametro del tubo di trivellazione
|
Φ42 mm
|
Velocità verticale dell'albero
|
In avanti:61;163;338;654
|
|
In retromarcia:45
|
|
Torsione dell'albero verticale
|
1200Nm
|
|
Forza di sollevamento dell'albero verticale
|
25KN
|
|
Forza di alimentazione dell'albero verticale
|
20KN
|
|
Corrente dell'asse verticale
|
500 mm
|
|
Diametro dell'albero verticale attraverso il foro
|
Φ46 mm
|
|
Forza massima di sollevamento a corda singola
|
15KN
|
|
Diametro della corda di filo
|
Φ9,3 mm
|
|
Accelerazione
|
0.2;0.52;1.05;20,06 m/s
|
|
Configurazione di potenza
|
Motore Y160M-4 (11 kW)
|
|
Motore diesel S1100 ((12,1 kW)
|
|
Dimensioni (lunghezza × larghezza × altezza)
|
1450 × 970 × 1280 mm
|
|
Peso (esclusa la potenza)
|
500 kg
|
Vantaggio della trivellazione del nucleo di esplorazione Xy-1a
(1) Facile utilizzo e elevata efficienza con alimentazione idraulica
(2) Come il tipo di sfera e la barra di guida, può completare senza sosta di rotazione, mentre il fusione riaccende
(3) L'indicatore di pressione del pozzo inferiore può essere osservato e le condizioni del pozzo facilmente controllate
(4) Manovre strette, convenienti da usare, sicure e affidabili
(5) Dimensioni compatte e peso leggero, facile da assemblare, smontare e trasportare, adatto alle pianure e alle zone montane.
(6) Il mandrino a sezione ottagonale può dare più coppia.
Gamma di applicazioni della trivellazione di nucleo Xy-1a
(1) Esplorazione geologica, indagine geologica di ingegneria e tipi di fori di rilevamento nelle strutture in calcestruzzo.
(2) I pezzi di diamante, i pezzi di metallo duro e i pezzi di acciaio possono essere selezionati per diversi strati.
(3) La profondità nominale di perforazione è di 100 m utilizzando il diametro di 75 mm e di 180 m utilizzando il diametro di 46 mm.
La profondità di perforazione non può superare il 110% della sua capacità. Il diametro massimo ammissibile del foro iniziale è di 150 mm.
Punti di manutenzione della trivella
Quando il dispositivo di perforazione cessa di funzionare per un breve periodo, deve essere applicata una piccola pressione d'aria per evitare che i sedimenti invadano l'interno del dispositivo di percussione del dispositivo di perforazione.Se la trivellazione cessa di funzionare per lungo tempo, il dispositivo di percussione deve essere sollevato a 1-2 m dal fondo del foro per fissarlo
