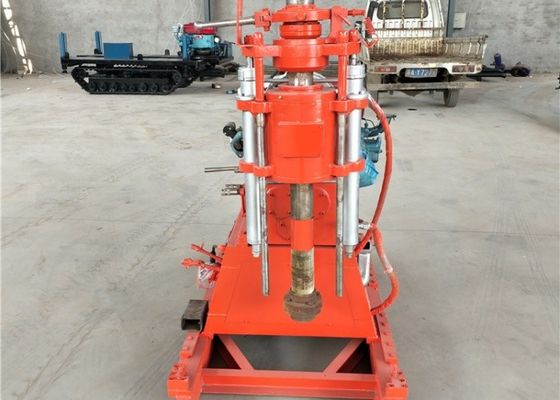

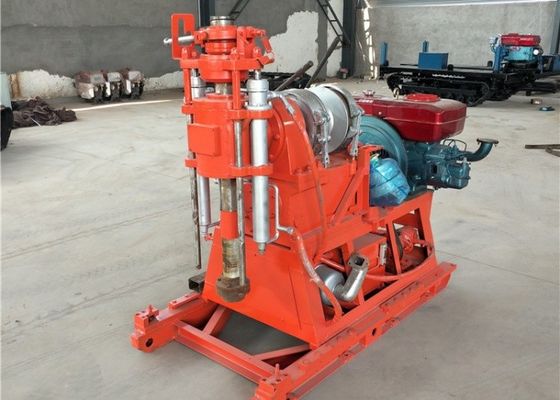

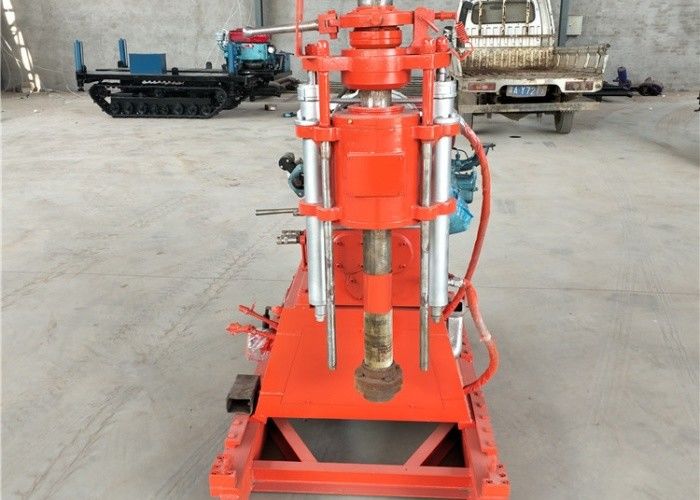

Piattaforma di perforazione ingegneristica GY200 con profondità di 300 metri e coppia elevata
Descrizione del prodotto:
Piattaforma di perforazione ingegneristica GY 200 per l'esplorazione generale e l'indagine di giacimenti minerari solidi, rilievi geotecnici ingegneristici e fori di ispezione di strutture in calcestruzzo. È stata progettata per la prospezione geologica di costruzioni industriali e civili, come ferrovie, ponti e progetti idroelettrici.
Parametri del prodotto:
| Parametri di base |
| Profondità di perforazione |
60m |
225m |
295m |
| Diametro di perforazione |
300mm |
76mm |
46mm |
| Diametro del tubo di perforazione |
50 |
|
42 |
| Angolo di rotazione del mandrino |
0°~ 360° |
| Peso senza motore |
750 kg |
| Dimensioni (lunghezza * larghezza * altezza) |
1820 * 980 * 1400 mm |
| Tavola rotante |
| Velocità di rotazione |
900, 475, 388, 205, 157, 68 giri/min |
| Coppia massima |
2000 N*m |
| Corsa di avanzamento |
400 mm |
| Forza massima di avanzamento del cilindro |
29 KN |
| Forza massima di sollevamento del cilindro |
39 KN |
| Argano |
| Capacità di sollevamento |
30 KN |
| Velocità del cavo del tamburo, 2° strato |
0.27, 0.64, 0.83, 1.58, 1.64 m/s |
| Diametro del tamburo |
135 mm |
| Diametro del cavo |
12.5 mm |
| Capacità del cavo |
30 m |
| Pompa dell'olio |
| Cilindrata |
20 Ml/R |
| Velocità nominale |
2500 giri/min |
| Pressione nominale |
20 MPa |
| Pressione massima |
25 MPa |
| Potenza |
| Potenza nominale |
14 KW (elettrico Y160-4), 14,7 KW (diesel ZS-1115) |
| Velocità nominale |
1460 giri/min (elettrico Y160-4), 2200 giri/min (diesel ZS-1115) |
| Peso |
144 kg (elettrico Y160-4), 190 kg (diesel ZS-1110) |
| Telaio |
| Tipo |
Tipo scorrevole con telaio di base |
| Corsa mobile della perforatrice |
400 mm |
| Distanza tra la perforatrice e l'apertura del foro |
270 mm |
Caratteristiche del prodotto:
1. Motore diesel e motore elettrico come alimentazione. (comodo per luoghi con elettricità insufficiente)
2. Torre di perforazione integrata:
La torre è supportata da due cilindri oleodinamici ad alta resistenza, con controllo idraulico del sollevamento e abbassamento della torre. L'operazione è estremamente comoda, fa risparmiare tempo e fatica, creando il massimo beneficio per l'utente.
3. Base mobile cingolata:
Il telaio utilizza un tipo cingolato per ottenere rapidi cambi di direzione, molto comodo per lo spostamento.
4. La gamba di supporto idraulica a corsa lunga può essere utilizzata per il trasporto, il carico e lo scarico della perforatrice automaticamente senza l'aiuto di attrezzature di sollevamento. La gamba idraulica può livellare rapidamente la perforatrice in coordinamento con lo strumento di livello universale.
5. Motore diesel a avviamento elettrico:
Riduce notevolmente l'intensità di lavoro degli operatori, specialmente più efficiente nella stagione fredda quando l'avviamento del motore diesel è difficile, mostrando il suo grande vantaggio.
6. La macchina è dotata di un set completo di pompa per fanghi indipendente BW - 160, con elevata portata e pressione della pompa, manutenzione comoda, facile acquisto di pezzi di ricambio e accessori ovunque.
7. La pompa per fanghi BW-160 è montata sulla piattaforma, il che è più pratico nell'uso e consente di risparmiare più spazio.
Processo di perforazione:
Spingere la leva della frizione e la leva del riduttore, la pompa per fanghi inizia a fornire acqua, premere la leva idraulica destra e ruotare la valvola di regolazione della pressione della leva sinistra per iniziare la perforazione. Quando l'albero verticale del rotatore cade sul fondo, tirare la leva della frizione per interrompere l'alimentazione. Sollevare l'anello di supporto, sollevare la leva idraulica destra in posizione superiore, premere la leva idraulica sinistra, sollevare l'albero verticale alla posizione più alta, premere l'anello di supporto, spingere la leva della frizione, premere la leva idraulica destra in posizione inferiore, iniziare nuovamente la perforazione, operare ripetutamente secondo la modalità operativa sopra descritta fino a raggiungere la profondità di perforazione massima del tubo di perforazione attivo, quindi sostituire e installare il tubo di perforazione.
