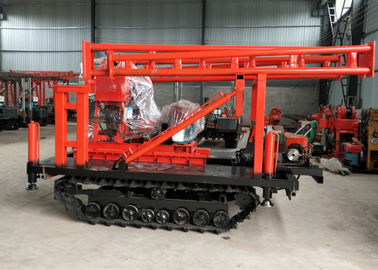

Facile da utilizzare impianto di perforazione orizzontale direzionale per formazioni rocciose
Sistemi di perforazione di core di diamanti leggeri con capacità di 180 m/NQ, adatti per la perforazione di carburo e core di diamanti, SPT Lightweight Core Drilling Rig.Applicabile per la perforazione di core di diamanti,perforazione di nuclei di carburo, Perforazione sperimentale con SPT, Perforazione di piccoli pozzi d'acqua, Perforazione per l'esplorazione idroelettrica, Piccole prospezioni geologiche, Investigazioni ingegneristiche
1. Prefazione

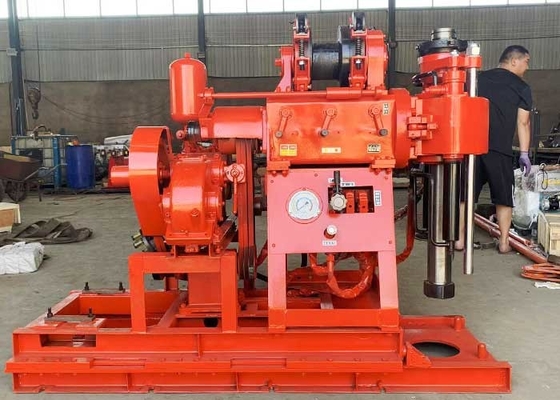

XY-1A piattaforma è basata sul tipo di piattaforma in base alle esigenze del cliente, aumentando la ristrutturazione della pompa di fango, è un tipo di alimentazione a pressione di olio con funzione di perforazione portatile ad alta velocità.
1.1 Finalità
1.1.1 utilizzati principalmente per esplorazione e ingegneria geologica di giacimenti minerali solidi, per la prospezione, per la perforazione, ecc., per l'ispezione di aperture di varie strutture in calcestruzzo.
1.1.2 Può basarsi su diversi strati, la selezione di diamanti, particolato di lega e di acciaio, ecc.
1.1.3Quando il diametro del foro finale è di 75 mm e 46 mm, la profondità nominale di perforazione è di 100 m e 180 m, rispettivamente, la profondità massima non deve superare il 110% della profondità di perforazione,diametro nominale di apertura di 110 mm, il diametro di apertura massimo di 200 mm.
1.2 Caratteristiche dell'impianto
1.2.1 ha un meccanismo di alimentazione idraulica, migliora l'efficienza della perforazione, riduce l'intensità del lavoro.
1.2.2 la trivella è dotata di una scheda a sfera sul meccanismo di fissaggio e di una barra di trivellazione attiva a sei parti, può essere implementata senza barra di spegnimento, ad alta efficienza, facile funzionamento, sicura e affidabile.
1.2.3. con un manometro di pressione a buco a buco indica la pressione per una facile comprensione della situazione.
1.2.4 Il manico è concentrato e comodo da usare.
1.2.5 struttura compatta della piattaforma, piccole dimensioni, peso leggero, decomposizione e resistenza, facile da spostare, adattata alle pianure o alle zone montane.
2. Specificativi tecnici
2.1Parametri di base
Profondità di perforazione: 100180m,
Diametro della trivella: 42,50 mm,
diametro del foro finale: 75,46 mm,
Diametro massimo del foro: 200 mm
angolo di perforazione: 75 ° ~ 90 °,
Dimensioni dell'impianto (L × B × H): 1700 * 780 * 1274 mm,
Peso della piattaforma (esclusa la macchina motrice): 590 kg
Applicazioni:
1- perforazioni per l'esplorazione generale e l'indagine di giacimenti minerali solidi, per il rilevamento geotettonico di ingegneria e per l'ispezione di fori di strutture in calcestruzzo.
2Per la perforazione sono disponibili perforazioni di diamanti, perforazioni di leghe, perforazioni di rulli in acciaio, ecc., secondo diverse strutture geologiche.
3Quando i fori finali hanno rispettivamente 75 mm e 46 mm di diametro, le profondità nominali dei fori sono rispettivamente di 100 m e 180 m. La profondità massima non può superare il 110% di quella forata in ciascun foro.Il diametro massimo ammissibile del foro è di 150 mm..
